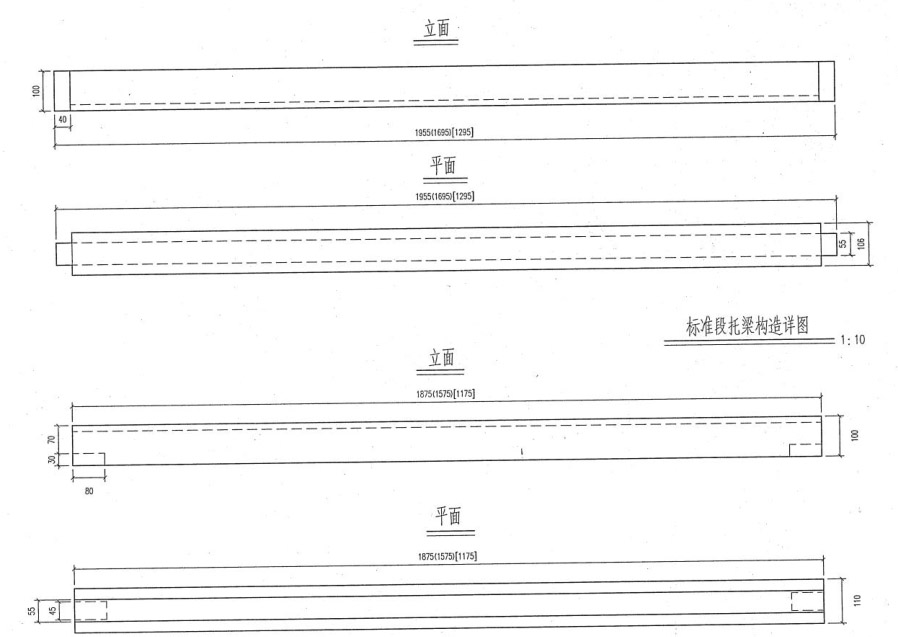

高鐵橋梁建設離不開水泥護欄也就離不開護欄水泥立柱，此高鐵護欄立柱模具PDF平面設計圖中主要包括水泥預制件立柱構造詳細圖、標準端扶手欄桿構造圖、標準端托梁構造圖及相應的伸縮端扶手構造圖和伸縮端托梁構造圖，其中在預制件模具行業內也被稱之為高鐵護欄立柱模具的上梁和下梁，均包括各項立面及側面數據參數。



圖中主要附注內容：

1. 圖中相關高鐵護欄立柱模具及配套模具均以毫米為計量單位。
2. 扶手與立柱鏈接通過立柱頂部開槽，與扶手形成榫接結構。
3. 施工時采用高鐵護欄立柱模具預制預埋件時，若與配筋發生干擾，可適當調整鋼筋位置，確保預埋件位置準確。
4. 欄片與扶手鏈接采用卡槽與扶手預留槽鏈接，高鐵護欄立柱模具預制成品欄片及上梁鏈接采用卡槽與上梁預留槽鏈接。
5. 梁端處扶手和托梁長度根據梁端遮板預埋件位置，梁縫大小及曲線外側加寬量綜合確定。
6. 在使用高鐵護欄立柱模具預制時應注意區分標準立柱和梁端立柱，兩種立柱與扶手和托梁與預埋連接件不同，具體參見“安裝鏈接示意及預埋件設計圖”。

鄭重聲明：嘉興麗臣塑業有限公司所提供高鐵護欄立柱模具平面設計圖只供行業內學習交流，切勿用于商業用途，違者后果自負，PDF文檔下載地址：
http://pan.baidu.com/s/1nvuEpvj
